慧越淺談高頻變壓器繞線工藝細節

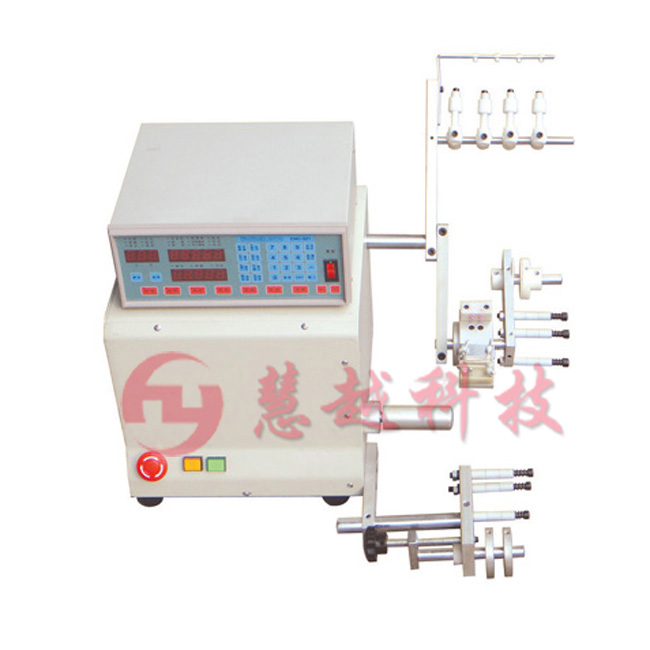

高頻變壓器在制造過程中有繞線機這個步驟，關于繞線方面要求也比較高，圈數和幅寬一定要達到標準的要求。在繞線工藝中可以用單杠慧越 HY-R06 CNC側面單軸自動繞線機操作。以下由慧越科技小編跟大家淺談高頻變壓器繞線工藝細節。

1、確定BOBBIN的參數
2、所有繞線要求平整不重疊為原則
3、單組繞線以單色線即可,雙組繞線必需以雙色線或開線浸錫來分腳位,以免繞錯
4、橫跨線必需貼膠帶隔離
5、疏繞完全均勻疏開
6、密繞排線均勻緊密
7、線圈兩邊與繞線槽邊緣保持足夠的安全距離A,B
8、套管長度必須足夠,一端伸入繞線管的安全膠帶以內,另一端伸出BOBBIN上沿面,但不得靠近PIN
9、最外層膠帶切割在鐵芯組合面,切割處必須被鐵芯覆蓋。
10、膠帶邊緣與繞線槽平齊,膠帶不歪斜,不反摺不破損。

11、跨越線底下須貼膠帶,保持跨越線與底下線圈絕緣。
