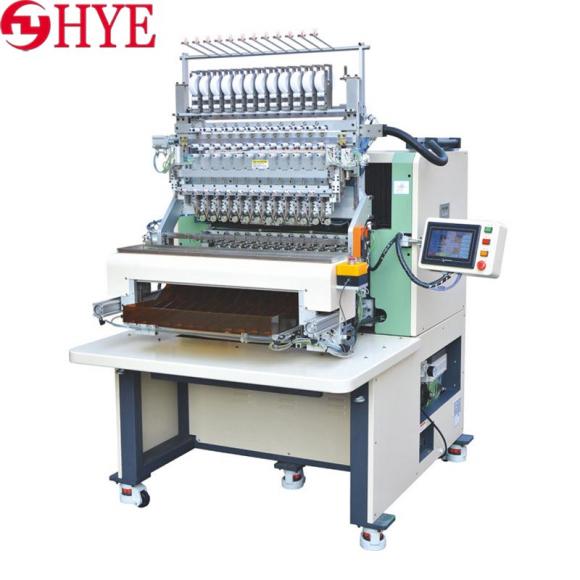

HY-R18十二軸全自動繞線包膠機

產品名稱：十二軸自動繞線機（附包膠結構）
a.教導互動觸控，人性界面，操控簡易，中文化程序管理，易學易懂，五分鐘上手，無需鍵盤和外接電源，直接輸入，調機時間短
b.自診功能，快速檢修
C.四軸NC補間，呈螺旋纏腳
d.CNC伺服器驅動，精準定位。
E.速換式軸心治具
F.高轉速高精度，提高繞線品質與質量
G.可單機操作，亦可搭配自動化生產
H.可搭配自動交換料，剪刀及氣壓夾線設備（特殊配備）

規格：

電源電壓：單相SINGLE PHASE 220V±10% 50HZ/60HZ
耗費電力 :2KVA
控制方法 :四軸伺服同步控制FOUR SPINDLES SYNCHRONAL SERVO CONTROL
主軸數 :12軸SPINDLES 主軸轉數 9000/12000/18000標準、正逆轉REVCLVE IN FORTH WARD AND BACKWARD DIRECTONS
主軸間距:45mm
主軸定位角度 0 - 360°/rev
位移精度 0.01mm
主軸定位精度 ±0.5°
使用線徑 0.02-0.4mm
纏腳速度 MAX:150RPM
排線速度：0-200mm/sec
尊針移動最高速度：12m/min
最大骨架外徑：40mm
最大幅寬：90mm
纏腳角度選擇：0-90
儲存記憶法：USB+DOM64(256M option)
使用空氣壓力： 4-6kgf/cm2
機臺凈重(kg)： 610kg
機械裝箱后重量(kg) ：:710kg
機臺尺寸(mm) ：:800W*1000L*1450H mm
機械裝箱尺寸(mm) ：1300W*1720L*1750H mm
